FLEXIBLE INOXIDABLE CON MALLA

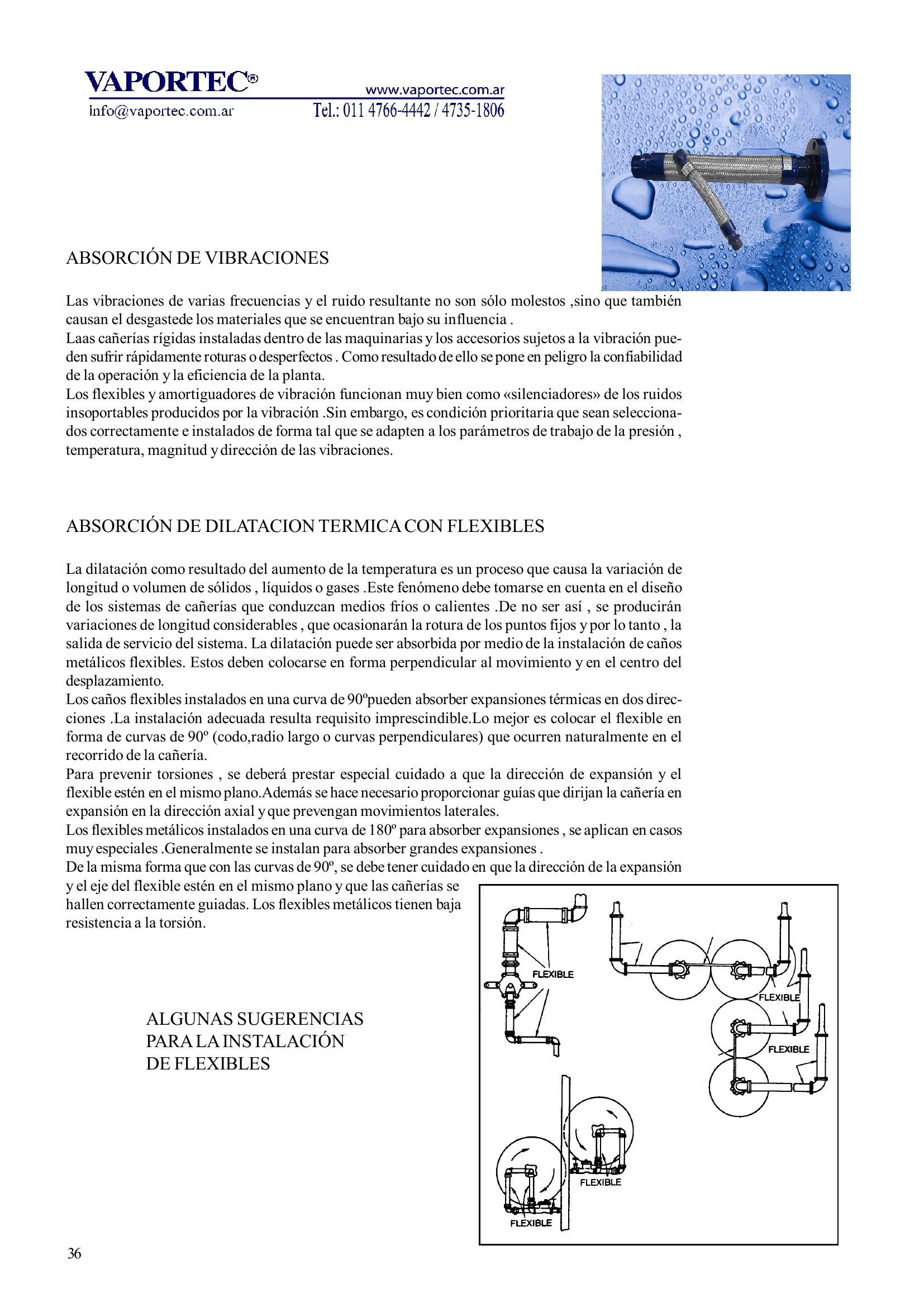

Catálogo · pág. 34-36
Caños flexibles inoxidables (AISI 304 conducto y malla) utilizados para la conducción de fluidos a elevadas presiones y temperaturas, capaces de absorber desplazamientos por dilatación y vibraciones de todo tipo, con excelente hermeticidad y elasticidad incluso a muy bajas temperaturas (criogénico). Óptima resistencia química e incombustibilidad. Rango de fabricación de Ø 1/4" a 12" con terminales MF (macho fijo), HF (hembra fija), HG (hembra giratoria), MG (macho giratorio), BF (brida fija serie 150/300, Slip-on) y BG (brida giratoria serie 150/300, Lap-Joint). Temperatura de servicio -20 °C hasta +600 °C. Presión nominal según diámetro y configuración (sin malla / una malla / dos mallas).
Descargar PDF — FLEXIBLE INOXIDABLE CON MALLAEspecificaciones técnicas

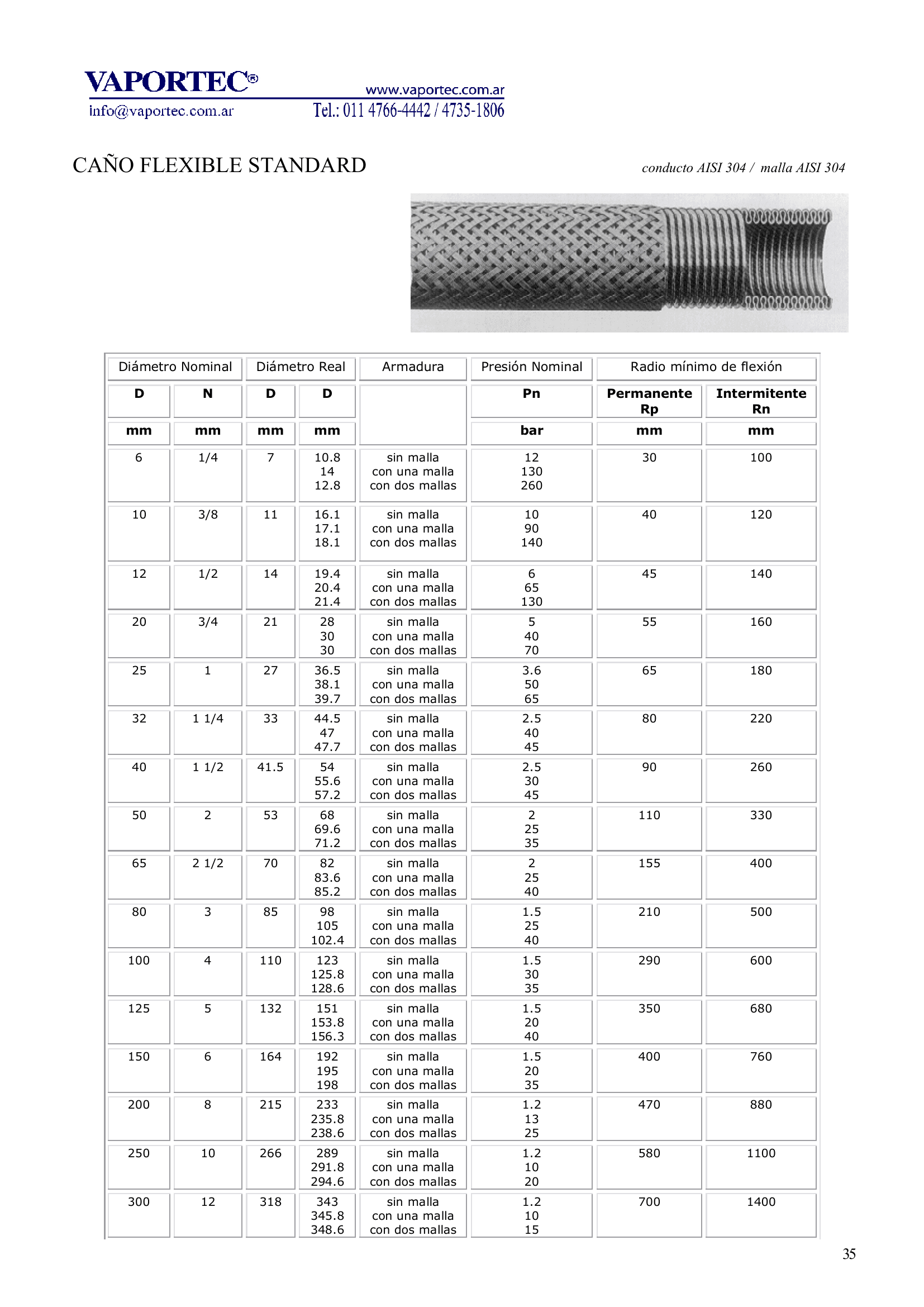

| Ø Nominal | Ø Real (mm) | Presión nominal (bar) | Radio mín. permanente (mm) | Radio mín. intermitente (mm) |
|---|---|---|---|---|
| 1/4" | 7 / 10.8 / 12.8 | 12 / 130 / 260 | 30 | 100 |
| 3/8" | 11 / 16.1 / 17.1 / 18.1 | 10 / 90 / 140 | 40 | 120 |
| 1/2" | 14 / 19.4 / 20.4 / 21.4 | 6 / 65 / 130 | 45 | 140 |
| 3/4" | 21 / 28 / 30 | 5 / 40 / 70 | 55 | 160 |
| 1" | 27 / 36.5 / 38.1 / 39.7 | 3.6 / 50 / 65 | 65 | 180 |
| 1 1/4" | 33 / 44.5 / 47 / 47.7 | 2.5 / 40 / 45 | 80 | 220 |
| 1 1/2" | 41.5 / 54 / 55.6 / 57.2 | 2.5 / 30 / 45 | 90 | 260 |
| 2" | 53 / 68 / 69.6 / 71.2 | 2 / 25 / 35 | 110 | 330 |
| 2 1/2" | 70 / 82 / 83.6 / 85.2 | 2 / 25 / 40 | 155 | 400 |
| 3" | 85 / 98 / 105 / 102.4 | 1.5 / 25 / 40 | 210 | 500 |
| 4" | 110 / 123 / 125.8 / 128.6 | 1.5 / 30 / 35 | 290 | 600 |
| 5" | 132 / 151 / 153.8 / 156.3 | 1.5 / 20 / 40 | 350 | 680 |
| 6" | 164 / 192 / 195 / 198 | 1.5 / 20 / 35 | 400 | 760 |
| 8" | 215 / 233 / 235.8 / 238.6 | 1.2 / 13 / 25 | 470 | 880 |
| 10" | 266 / 289 / 291.8 / 294.6 | 1.2 / 10 / 20 | 580 | 1100 |
| 12" | 318 / 343 / 345.8 / 348.6 | 1.2 / 10 / 15 | 700 | 1400 |
