SISTEMA DE EXTRACCIÓN DE CONDENSADO
Catálogo · pág. 21-25

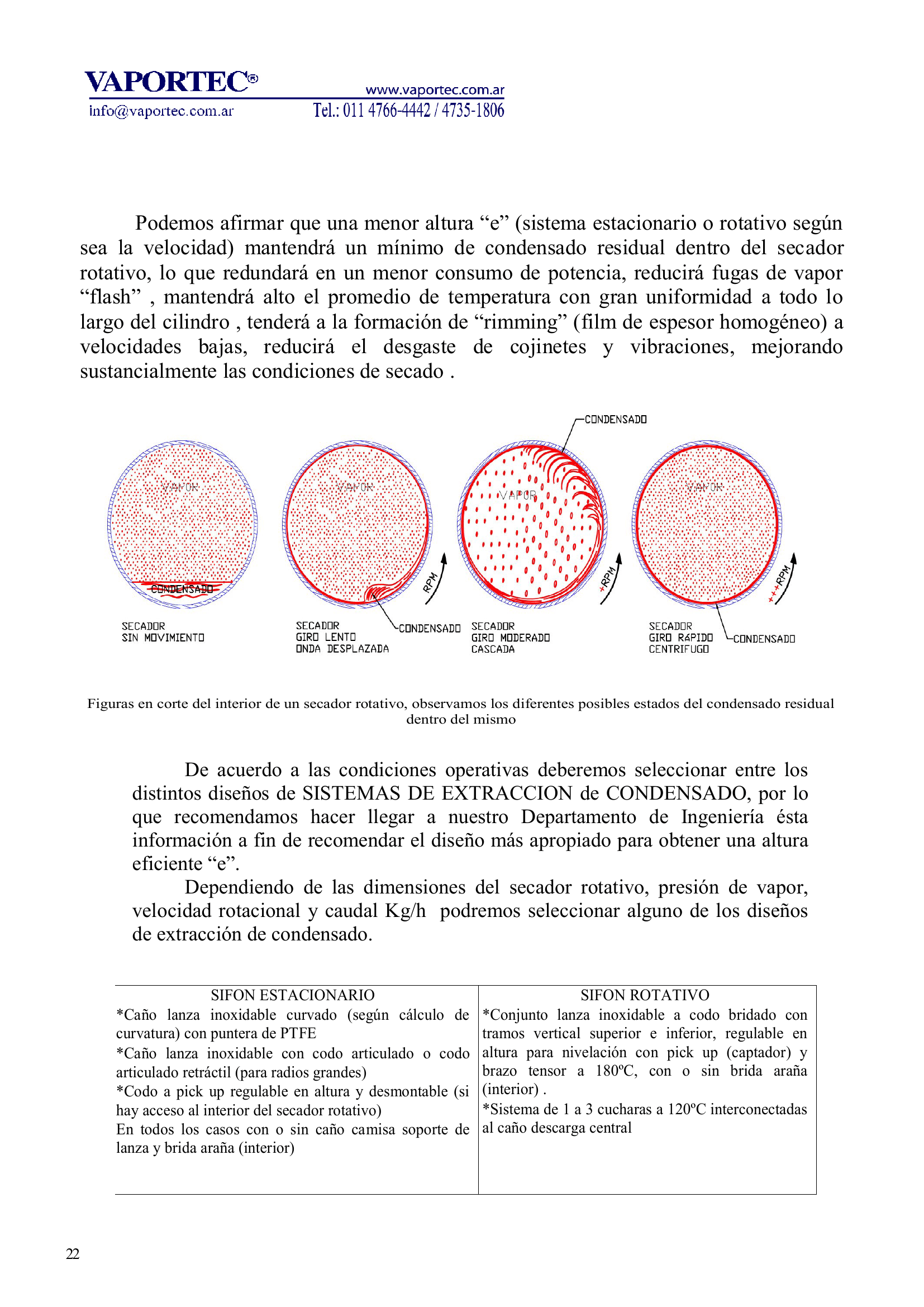

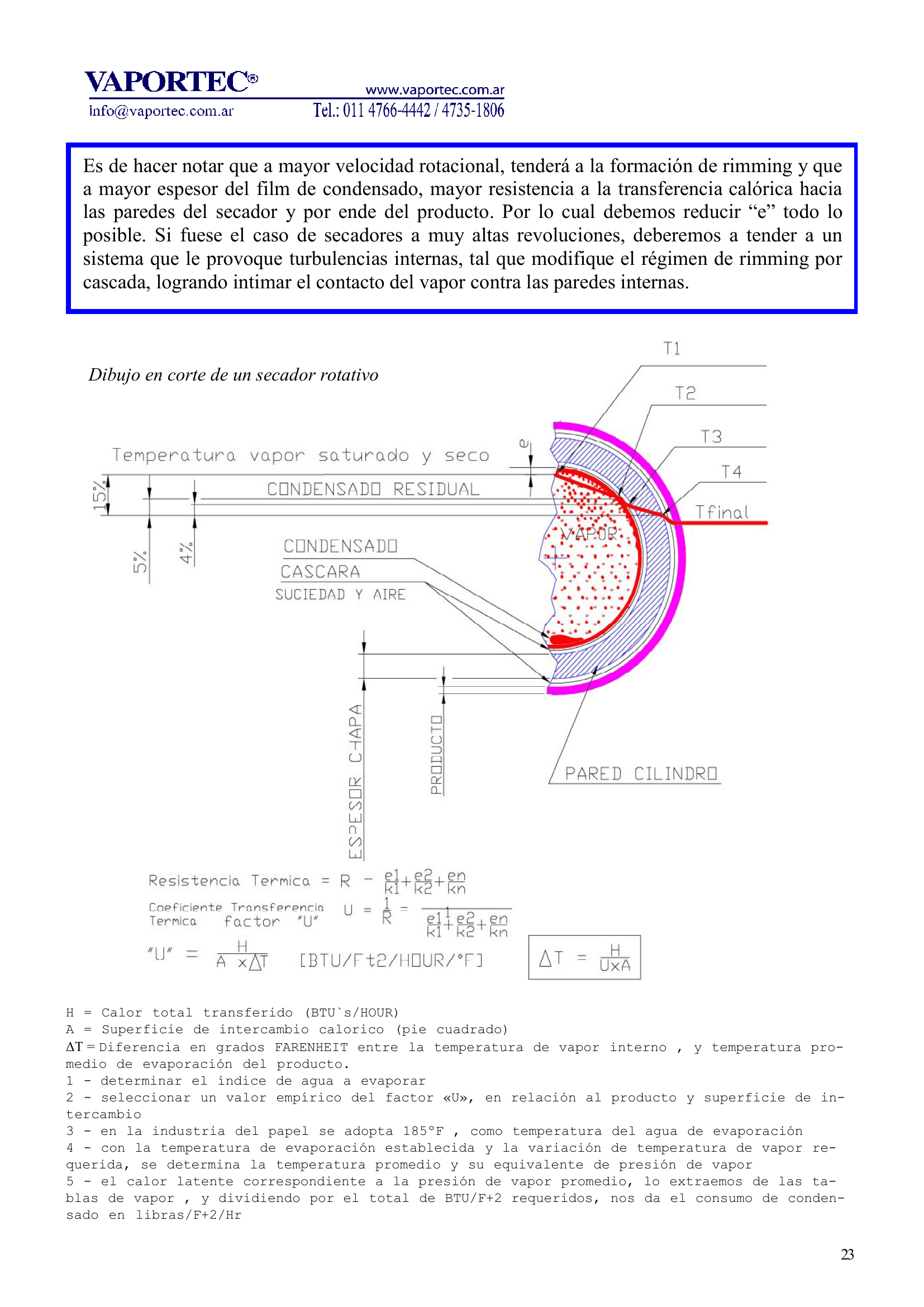

Sistemas de extracción de condensado para secadores rotativos a vapor: sifones estacionarios y rotativos diseñados para reducir la altura "e" entre el captador (pick-up) y el fondo del secador, minimizando el condensado residual y mejorando la uniformidad de temperatura a lo largo del cilindro. Sifón estacionario con caño lanza inoxidable curvado, codo articulado o retráctil y pick-up regulable; sifón rotativo construido íntegramente en acero inoxidable con codo bridado, brazo tensor y de 1 a 3 cucharas a 120° interconectadas. Selección según presión, velocidad rotacional y caudal de condensado.
Descargar PDF — SISTEMA DE EXTRACCIÓN DE CONDENSADOEspecificaciones técnicas
| Modelo | Tamaño | Amarre lanza | Tipo |
|---|---|---|---|

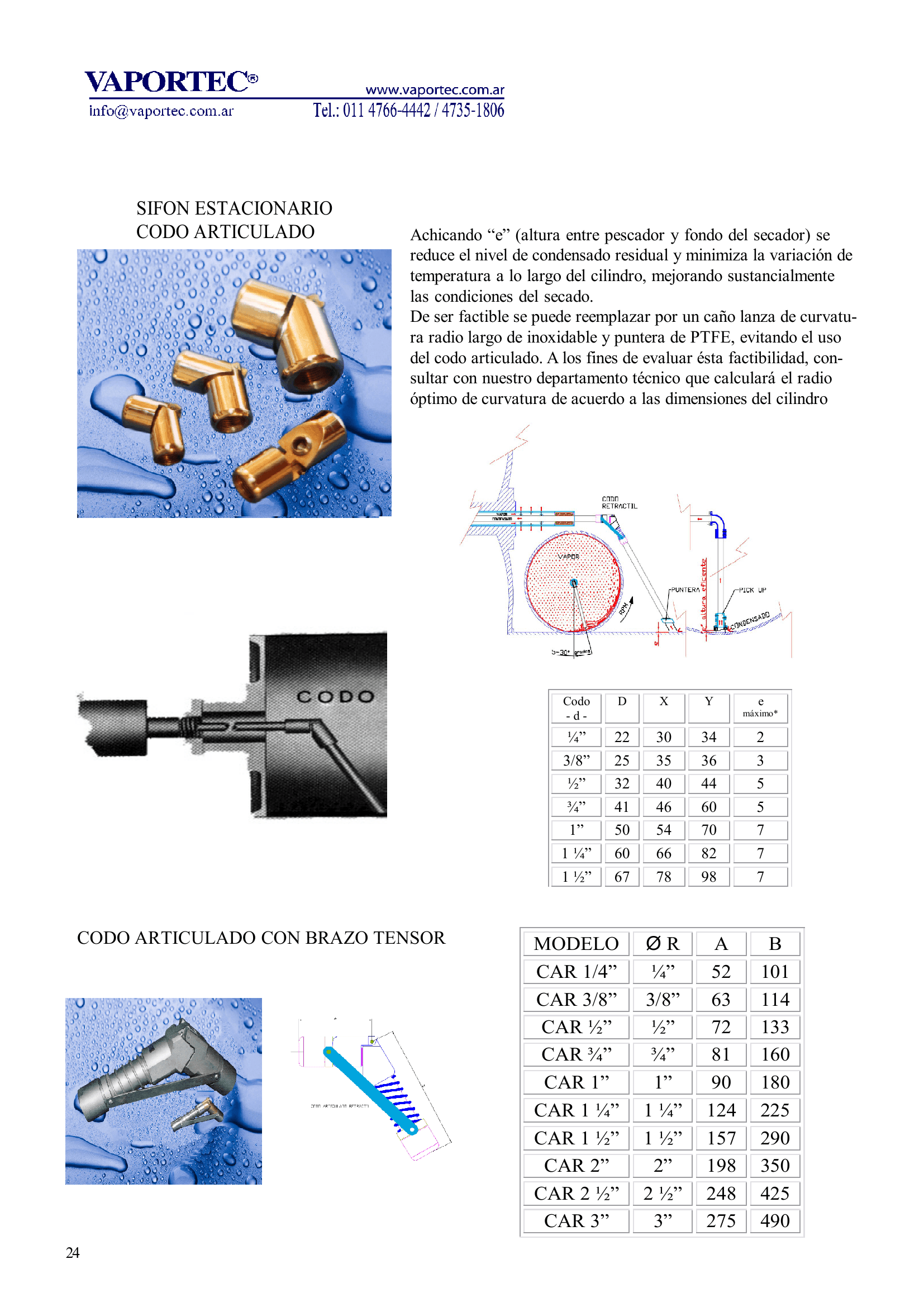

| SE — Sifón Estacionario | 1/4" hasta 3" | Fijo | Caño lanza inoxidable curvado con codo articulado y puntera de PTFE |

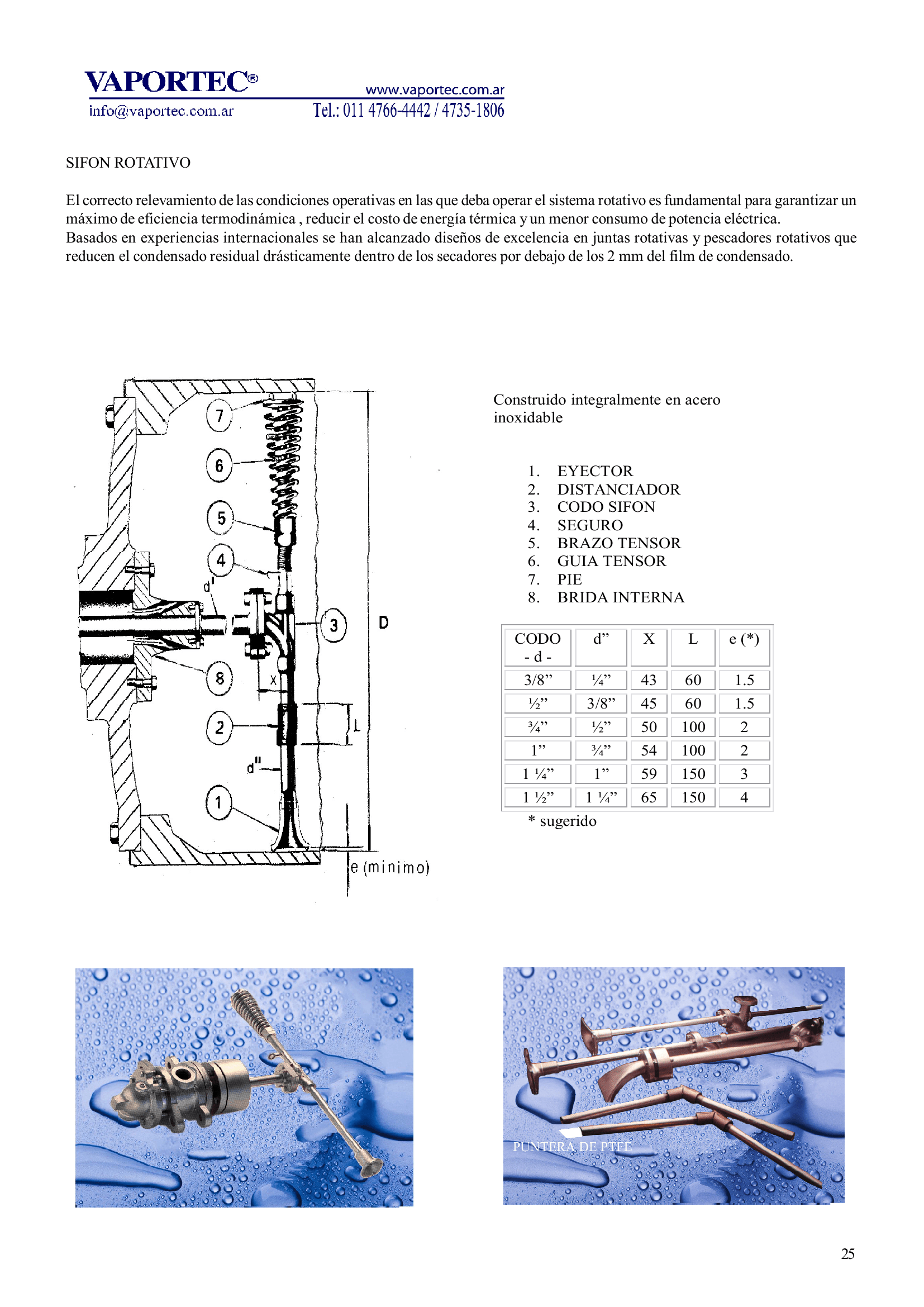

| SE — Sifón Rotativo | 1/4" hasta 3" | Rotante | Conjunto lanza inoxidable con codo bridado, brazo tensor y pick-up |
| CAR (Codo Articulado con brazo tensor) | 1/4" hasta 3" | — | Codo articulado con puntera de PTFE |
