LINEA ELS

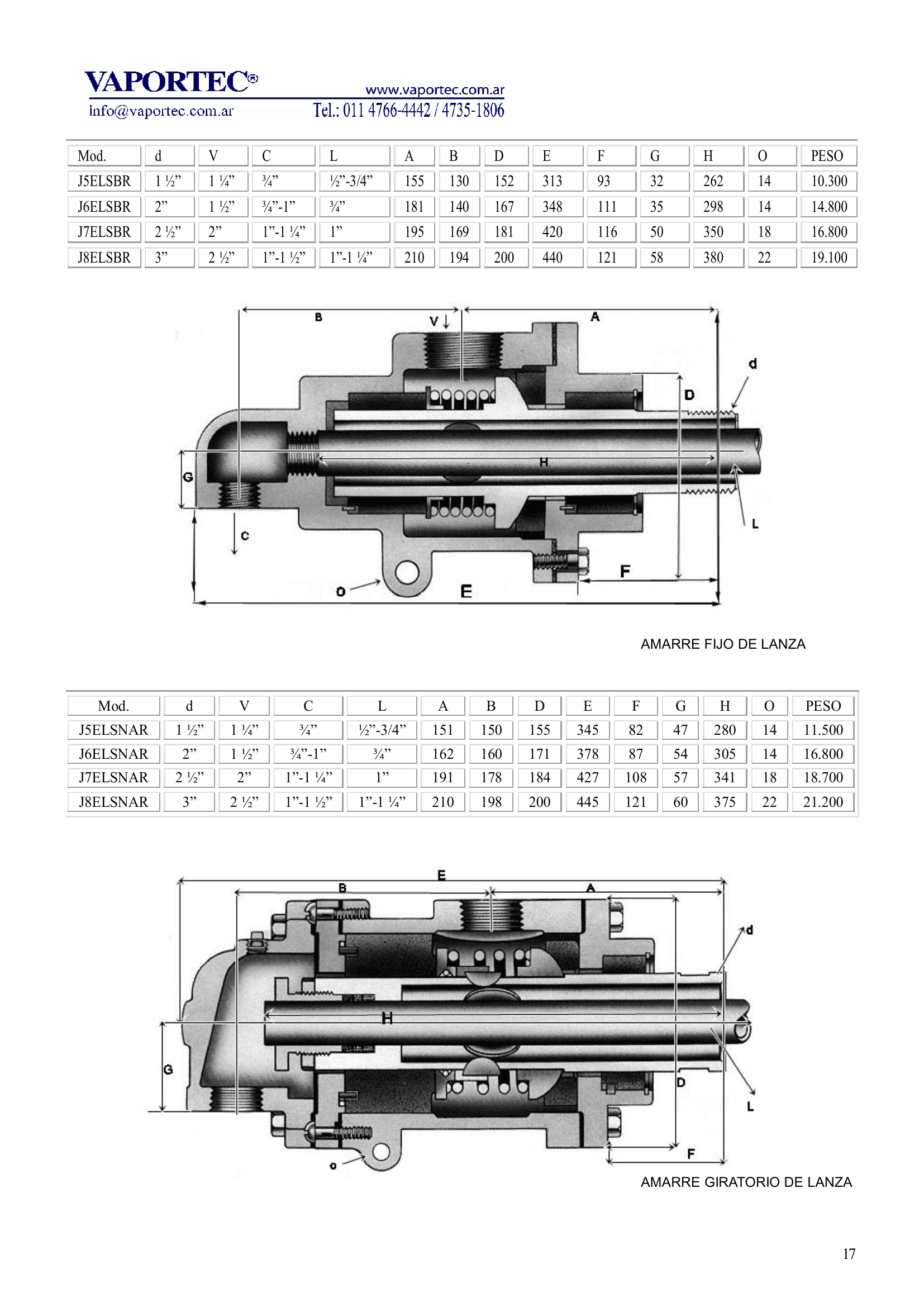

Catálogo · pág. 16-17
Junta rotativa autosoportada Línea ELS (Extended Life Sealing): doble canal, entrada y salida radial, auto ajustable, robusta, de mayor sustentación rotacional gracias a sendos bujes internos distanciados y equidistantes al sello. Mejor alineación, menor desgaste de sellos y guías, resistente a mayores presiones y velocidades. Para aceite térmico, vapor y líquidos varios. Presión máxima 400 psi / 28 kg/cm² (fund. HºFe), temperatura hasta 480 °C y régimen hasta 300 RPM. Versiones J-ELSBR (drenaje o pesca estacionaria) y J-ELSNAR (drenaje rotativo). Roscas derecha, izquierda o conexión bridada.
Descargar PDF — LINEA ELSEspecificaciones técnicas
| Modelo | Tamaño | Conexión cuerpo | Canales | Amarre lanza | Fluidos | Presión (kg/cm²) | Temperatura (°C) | Velocidad (RPM) | Sello | Sustentación |
|---|---|---|---|---|---|---|---|---|---|---|
| J-ELSBR | 1 1/2" hasta 3" | RADIAL/RADIAL | DOBLE | fijo | vapor-condensado/aceite térmico/agua | 28 | -20 hasta 300 | 400 | cóncavo | 2 x bujes |
| J-ELSNAR | 1 1/2" hasta 3" | RADIAL/RADIAL | DOBLE | rotante | vapor-condensado/aceite térmico/agua | 28 | -20 hasta 300 | 400 | cóncavo | 2 x bujes |
