LINEA JAT

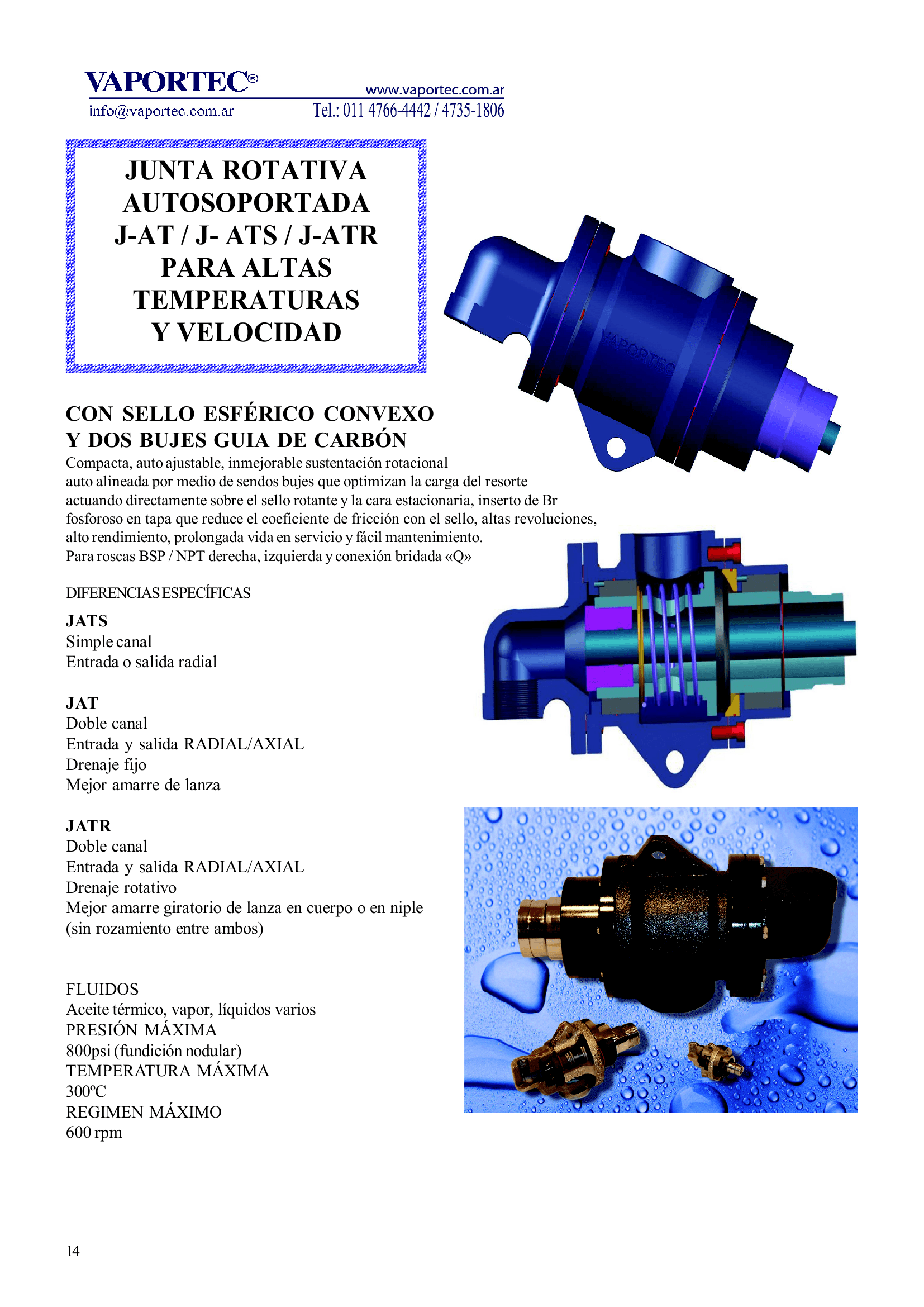

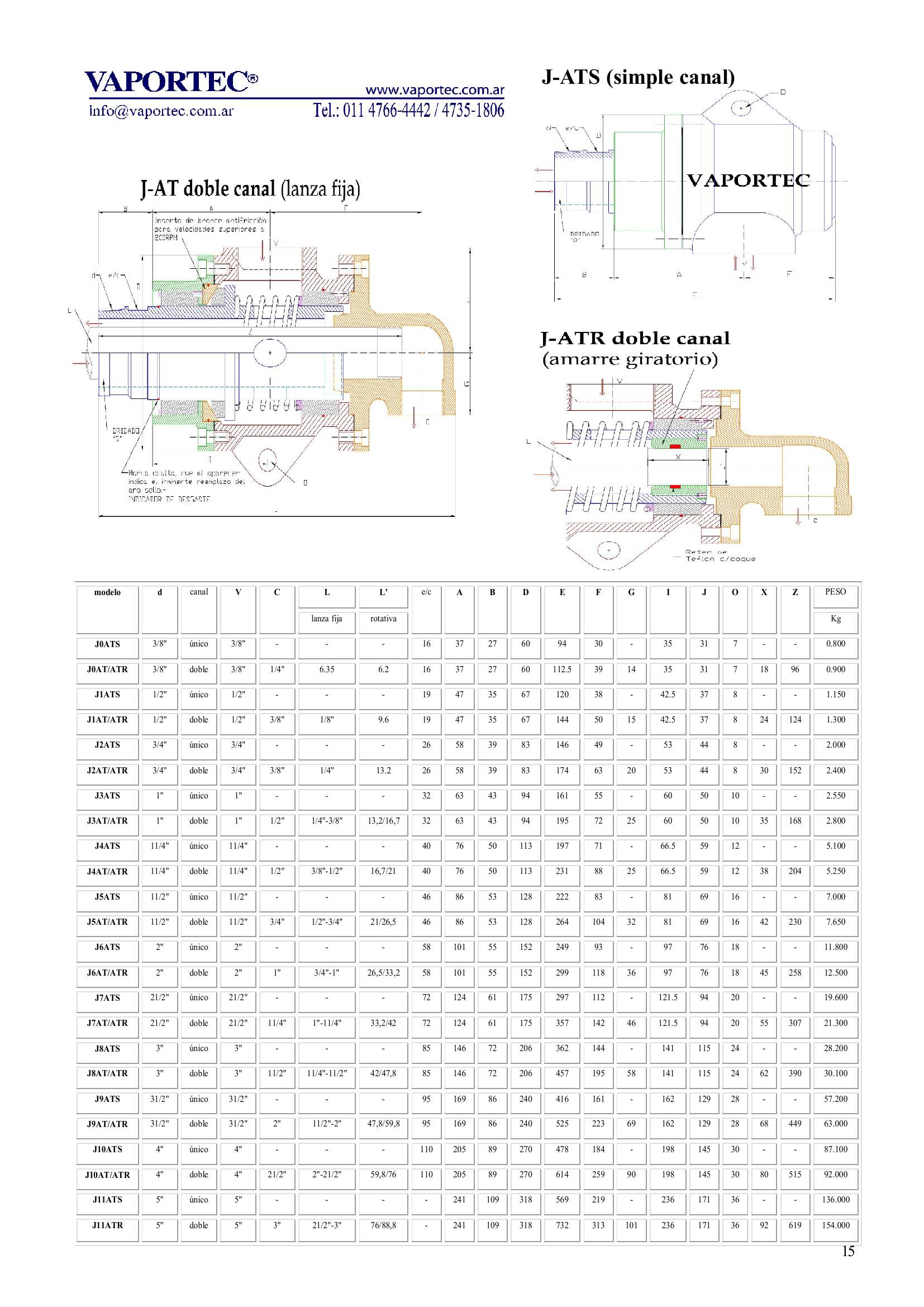

Catálogo · pág. 14-15
Junta rotativa autosoportada para altas temperaturas y velocidad, con sello esférico convexo y dos bujes guía de carbón. Compacta, auto ajustable, de inmejorable sustentación rotacional gracias a sendos bujes que optimizan la carga del resorte sobre el sello rotante y la cara estacionaria; inserto de bronce fosforoso en tapa que reduce la fricción. Para vapor, aceite térmico y líquidos varios. Presión máxima 800 psi (56 kg/cm² en fundición nodular), temperatura hasta 300 °C y régimen hasta 600 RPM. Versiones J-ATS (simple canal), J-AT (doble canal, drenaje fijo) y J-ATR (doble canal, drenaje rotativo). Conexiones BSP/NPT derecha, izquierda o brida "Q".
Descargar PDF — LINEA JATEspecificaciones técnicas
| Modelo | Tamaño | Conexión cuerpo | Canales | Amarre lanza | Fluidos | Presión (kg/cm²) | Temperatura (°C) | Velocidad (RPM) | Sello | Sustentación |
|---|---|---|---|---|---|---|---|---|---|---|
| J-ATS | 3/8" hasta 5" | RADIAL | SIMPLE | — | aceite térmico/vapor/condensado/agua | 56 | -20 hasta 300 | 600 | convexo | 2 x bujes |
| J-AT | 3/8" hasta 5" | AXIAL Y RADIAL | DOBLE | fijo | aceite térmico/vapor/condensado/agua | 56 | -20 hasta 300 | 600 | convexo | 2 x bujes |
| J-ATR | 3/8" hasta 5" | AXIAL Y RADIAL | DOBLE | rotante | aceite térmico/vapor/condensado/agua | 56 | -20 hasta 300 | 600 | convexo | 2 x bujes |
